設備保溫施工方案步驟和技術要求

1、設備在以下操作條件下需要保溫：

1.1介質操作溫度等于或大于50°C（除工藝操作允許熱損失外）；

1.2當介質溫度小于50°C時，工藝操作需要保溫。

2、所有蒸汽系統或加熱系統的管道、設備都需要保溫。

3、當介質溫度等于或大于50°C并且允許工藝操作熱損失時，操作人員可能接觸到的管道（離操作平臺0.6m以內離地面2m以內）需要保溫。

4、施工技術絕熱代號說明

工程設計文件中，采用以下字母代表不同的絕熱類型。

H—保溫           C—保冷           P—人身防護

D—防結露         E—電伴熱（采用電熱帶和保溫材料）

S—蒸汽伴熱（采用蒸汽伴管和保溫材料）   W—熱水伴熱（采用熱水伴管和保溫材料） O—熱油伴熱（采用熱油伴管和保溫材料）

J—夾套伴熱（采用夾套管和保溫材料） N—隔聲（采用隔聲材料）

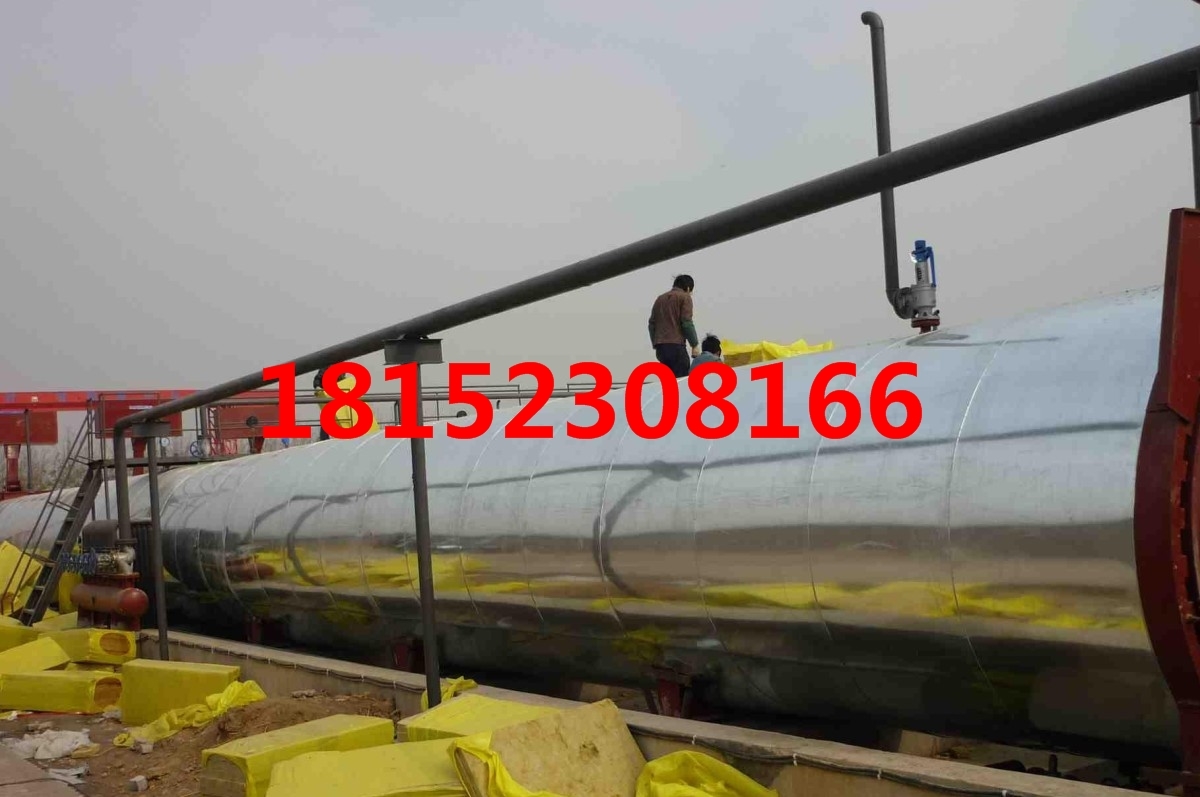

5、施工技術絕熱結構

5.1外保溫施工主要組成部分：施工準備、固定件部分、金屬保護的支撐部分、保溫層部分、金屬保護層部分。其中：固定件采用7字鉤釘；支撐采用龍骨式；設備保溫層采用硅酸鋁纖維板；保冷零下10°保冷采用橡塑板，零下10°以下的采用聚氨酯保冷；金屬保護層：采用0.5鋁板、0.8鋁板、0.75的瓦楞鋁板（波形板） 5.2保溫結構（從里到外）

5.2.1設備保溫

絕熱層--（隔離層）--保溫層 絕熱層：硅酸鋁纖維板

隔離層：聚乙烯薄膜（或防水材料） 緊固層：20*0.5的鋼帶 保護層：鋁板

5.2.2公用外管道保溫和人身防護保溫（包括中溫防噪音） 絕熱層--（隔離層）--保溫層

絕熱層：硅酸鋁纖維板（部分用硅酸鹽板） 隔離層：聚乙烯薄膜（或防水材料）二層 緊固層：0.2的玻璃纖維布二層

緊固層：0.2的玻璃纖維布二層

5.2.3儀表管線保溫 絕熱層：硅酸鋁保溫繩

隔離層：聚乙烯薄膜（或防水材料）二層 緊固層：0.2的玻璃纖維布二層 緊固層：0.2的玻璃纖維布二層 6、絕熱材料

6.1保溫材料

6.1.1設備、管道保溫采用硅酸鋁纖維板或保溫氈。

6.1.2閥門或法蘭接頭部位保溫采用硅酸鋁纖維板或保溫氈。

6.1.3蒸汽伴熱管或電伴熱管及個事業部工段的工藝管線和保溫分支管線采用硅酸鋁纖維管殼。

6.1.4復合硅酸鹽（硅酸鋁鎂）保溫氈，其參數是參照“名萬”牌GBC-800型設計的。

　　常溫（70°C）導熱系數λ0：λ0=0.041（Wm.°C）

　　導熱系數方程            λ=λ0+0.000105*Tm（Wm.°C）

　　使用溫度                 ≤450°C

　　板材容重（變通型）：     ≤60kg/m3 6.1.5

　　硅酸鋁纖維板或氈

　　導熱系數：                 λ0：λ0=0.056（70°C時）Wm.°C

　　導熱系數方程：Tm≤450°C   λ=λ0+0.0002*（Tm-70）Wm.°C

　　使用溫度：0—1200°C 容重：≤128kg/m3

7、保溫層材料

設備用：外徑1500以下用0.5厚的鋁板，方型設備繼5000以上設備用0.75波形鋁板。

管道用：外徑310以上用0.5厚的鋁板，外徑310以下用0.35厚的鋁板。

8、輔助材料

8.1緊固材料

8.1.1鍍鋅鐵絲網：孔徑25*25       鐵絲直徑：0.71mm 適用于管道。設備的保溫、保冷材料的固定。

8.1.2鍍鋅自攻螺釘（用于保護層與骨架連接固定） 規格A4.5*5.3 8.1.3抽芯鋁鉚釘∮4*13，用保護層之間的鉚接固定。
